Szyb Grzegorz ma docelowo pełnić funkcje materiałowo-zjazdowe i wentylacyjne. Dzięki niemu poprawi się nie tylko efektywność wydobycia, ale też bezpieczeństwo i komfort pracy pod ziemią.
Nowoczesna inwestycja w ZG Sobieski

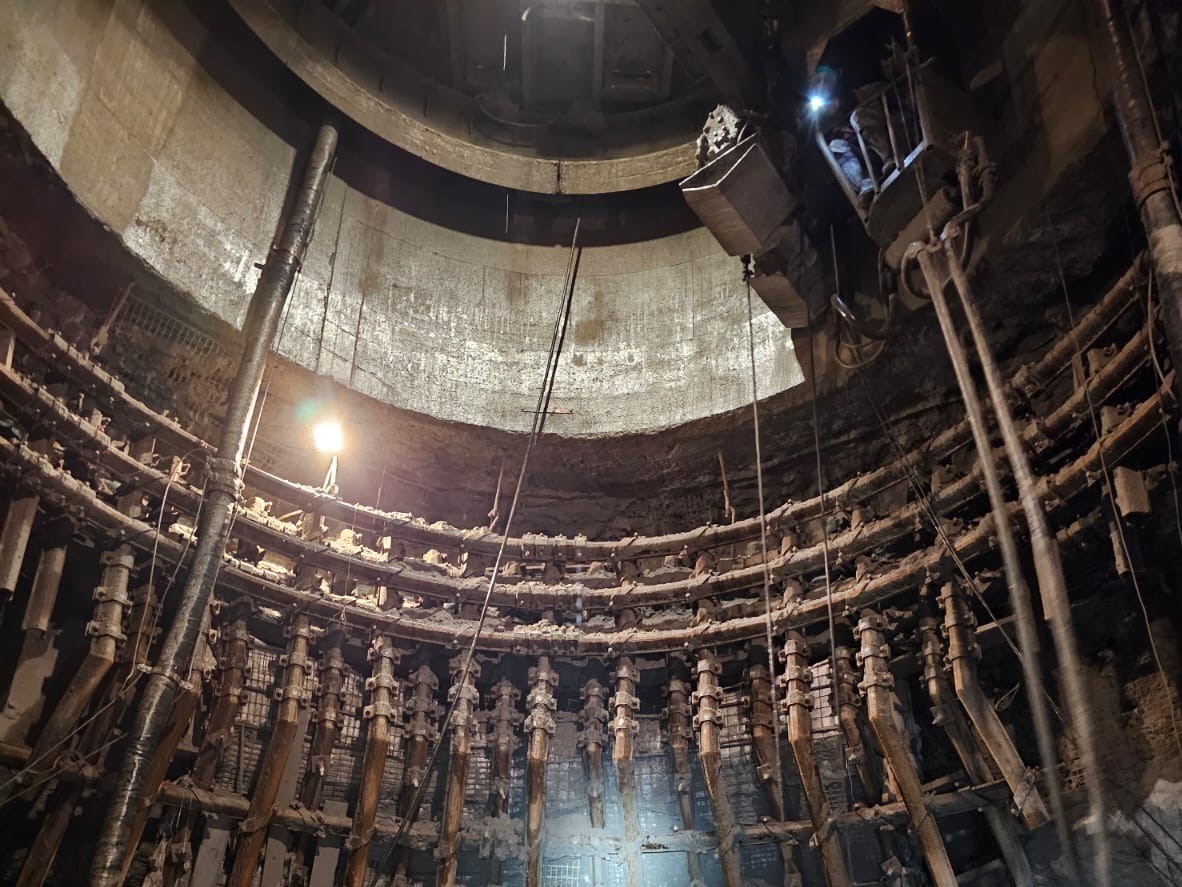

Budowany szyb zlokalizowany jest w Jaworznie w części obszaru górniczego Byczyna na terenie Zakładu Górniczego Sobieski. Docelowo szyb Grzegorz będzie pełnił funkcje wentylacyjno-wdechowe oraz zjazdowo-materiałowe. Średnica szybu w obudowie ostatecznej wynosi 7,5 m, a jego docelowa głębokość to 591,2 m. Na poziomie 540 m zlokalizowany jest dwustronny wlot.
Etapy prac i zastosowane technologie
W pierwszej fazie realizacji inwestycji wykonano ściankę szczelinową i zostały odwiercone 42 otwory służące do zabudowy przewodów mrożeniowych oraz uruchomiona została stacja agregatów mrożeniowych. Równolegle trwały prace związane z budową infrastruktury niezbędnej do głębienia szybu. Wśród nich znalazły się m.in. zabudowa tymczasowych budynków maszyn wyciągowych, stanowiska do montażu wciągarek wolnobieżnych dla pierścienia do zabudowy paneli lub odeskowania stalowego oraz pomost wiszący. Urządzenia te zostały zabudowane w szybie w późniejszych fazach głębienia szybu.
Skala prac w liczbach
Do obecnej chwili szyb został zgłębiony do głębokości ok. 532 m, przy wykorzystaniu ponad 43 ton materiałów wybuchowych oraz blisko 38 tysięcy zapalników. W zależności od etapu prac, zużycie materiałów wybuchowych wynosiło średnio od 120 do 215 kg na cykl roboczy oraz ok. 150 zapalników.
Szyb Grzegorz do głębokości 473,9 m ma obudowę dwuwarstwową z hydroizolacją, a od głębokości 473,9 m obudowę pojedynczą z drenażem.
Do tej pory zużyto ok. 16 500 m³ betonu o podwyższonej wytrzymałości, dostosowanego do warunków górniczych i konstrukcyjnych. Zabudowano kilka tysięcy paneli betonowych i stalowych o łącznej masie przekraczającej 2,5 mln kg.
Zespół i technologia – fundamenty sukcesu
Prace prowadzone przez PBSz to przykład skutecznego połączenia doświadczenia, nowoczesnych rozwiązań technicznych i elastyczności działania. Dzięki temu kolejne etapy inwestycji przebiegają zgodnie z harmonogramem i z zachowaniem najwyższych standardów bezpieczeństwa.
„Wentylacyjne połączenie szybu Grzegorz z wyrobiskami poziomymi ZG Sobieski to kamień milowy w realizacji tej inwestycji – zarówno z perspektywy technologicznej, jak i organizacyjnej. Ten sukces jest dowodem na wysokie kompetencje naszego zespołu a dla PBSz to ważny element umacniania naszej pozycji jako eksperta i generalnego wykonawcy wyspecjalizowanego w największych robotach inwestycyjnych górniczych i przede wszystkim szybowych.” – powiedział Marcin Mieszczak prezes zarządu PBSz S.A.
Oddział w zależności od etapów prac, liczył nie więcej niż 100 pracowników fizycznych oraz 12 osób dozoru. Wśród zastosowanych urządzeń technologicznych znalazły się dwie maszyny wyciągowe (jednobębnowa i dwubębnowa), sześć kołowrotów do przemieszczania pomostu wiszącego, cztery kołowroty do obsługi odeskowania stalowego lub pierścieni do zabudowy paneli, trzy zestawy odeskowań stalowych, trzy pierścienie montażowe oraz trzypodestowy pomost wiszący z ramą napinającą i ciężką ładowarką szybową.
Instalacja mrożeniowa podzielona na dwa układy:
układ pierwotny:
- 3 zespoły agregatów mrożeniowych z wieżami wyparnymi
- układ rur transportujący solankę
- zbiornik solanki
- 8 pomp
- armatura
- zbiornik spustowy
- stacja uzdatniania wody
układ wtórny:
- kanał mrożeniowy
- piwnica mrożeniowa
- pierścień zasilający wraz z pierścieniem odpowietrzającym
- pierścień powrotny
- głowica mrożeniowa wraz z rurą mrożeniową
- rurociąg o średnicy ∅ 150 mm sprężonego powietrza oraz ∅ 100 mm wody technologicznej
- zestaw czterech sprężarek powietrza do urządzeń technologicznych.
- do wentylacji przodka zastosowano lutniociąg o średnicy 1000 mm, zapewniający przepływ powietrza na poziomie 600 m³/min.
Zakończenie tego etapu to przede wszystkim zasługa ludzi pracujących bezpośrednio na budowie szybu Grzegorz. Dziękuję wszystkim zaangażowanym – za profesjonalizm, determinację i codzienny wysiłek. To dzięki Wam możemy z powodzeniem realizować tak ambitne projekty.” – powiedział Daniel Wowra dyrektor Działu Robót Szybowych PBSz S.A.
Dzięki takim projektom PBSz umacnia swoją pozycję jako lidera nowoczesnego budownictwa szybowego w Polsce. Jesteśmy dumni, że możemy współtworzyć inwestycje, które mają realny wpływ na rozwój całej branży górniczej.
