ZAKRES PRAC:
- Opracowanie dokumentacji techniczno-technologicznej drążenia szybu i wlotów;
- Drążenie szybu i wlotów:
― Dostawa i zabudowa konstrukcji i urządzeń technologicznych
― Pogłębianie szybu od głębokości 731,76 m do 1103,70 m

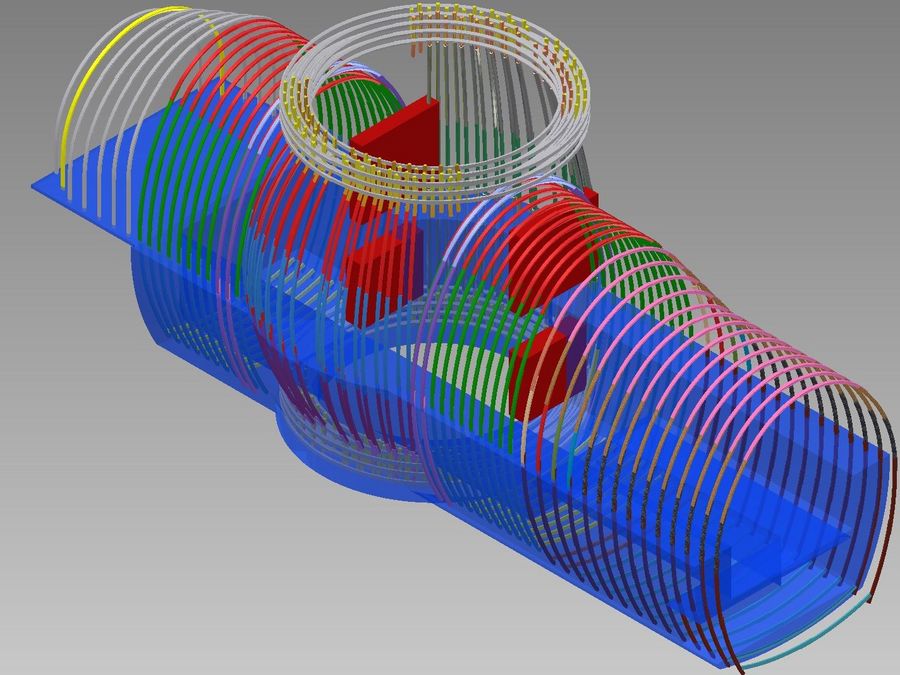

― Wykonanie dwustronnych wlotów na poz. 890 i 1070
- Opracowanie dokumentacji projektowej zbrojenia i wyposażenia szybu;
- Zbrojenie i wyposażenie szybu:
― Dostawa i zabudowa konstrukcji zbrojenia, pomostów i krzeseł szybowych.
DANE TECHNICZNE:
| Wewnętrzna średnica szybu | 8,5 m |
| Dotychczasowa głębokość szybu | 731,76 m |
| Docelowa głębokość szybu | 1103,7 m |
| Pogłębiany odcinek szybu | 372 m |
| Szyb wdechowy |
ZASTOSOWANA TECHNOLOGIA: wciągnik przejezdny linowy

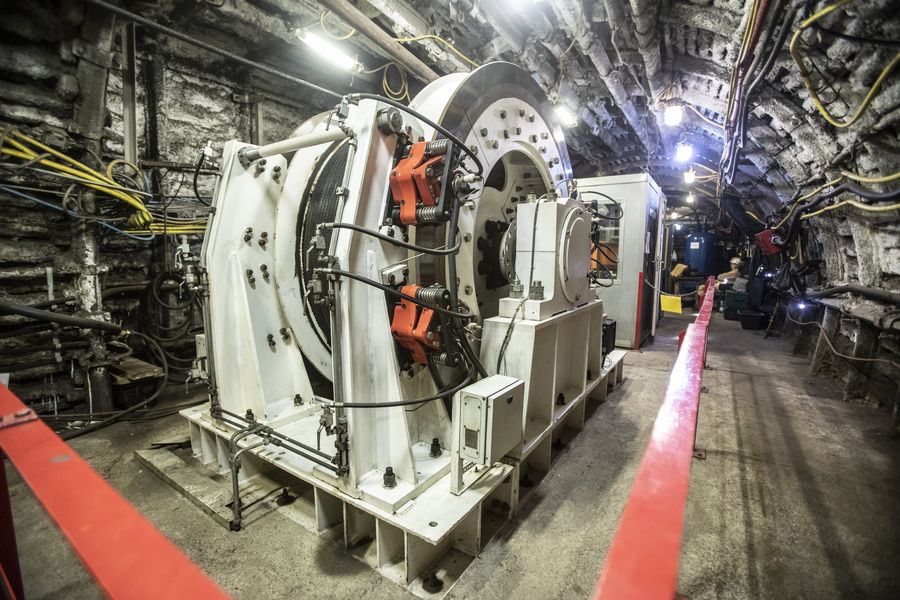

Elektryczny wciągnik linowy został zabudowany na wykonywanym poziomie 880. Ze względów technologicznych wykorzystanie GWSz w celu głębienia poniżej poziomu 880 związane byłoby z wykonaniem wysypu na poziomie 746, co w późniejszych etapach pogłębiania szybu spowodowałoby długą jazdę kubłem (droga dłuższa o 134 m) oraz dodatkowe koszty finansowe i straty czasowe. Wykorzystanie linowego wciągnika elektrycznego pozwoliło na wysypywanie urobku na poziomie 880. Urządzenie pomocnicze znalazło zastosowanie podczas wykonywania rząpia szybu z powodu braku potrzebnej przestrzeni na umiejscowienie pomostu roboczego oraz organizacji wysypu. Rozwiązanie to było prostsze i mniej czasochłonne w zabudowie w stosunku do budowy konstrukcji wysypu. Przedstawione rozwiązania przyczyniły się do ograniczenia kosztów, zmniejszenia energochłonności procesu, poprawy bezpieczeństwa oraz komfortu pracy załogi.
